交换机下接无线路由器的相关布线和设置教程

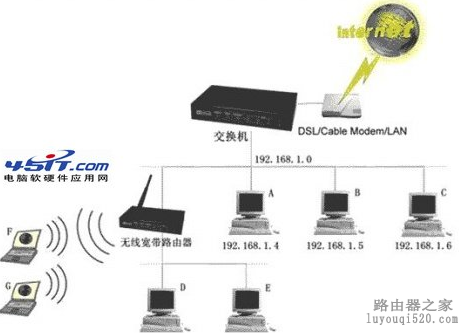

假设某一网络拓扑结构如下图所示，该网络使用DSL/Cable Modem/LAN等方式连接到Internet，由Modem或路由器共享Internet连接，内部网络则通过交换机连接起来，以实现多台电脑接入上网。假设交换机已开启DHCP功能自动分配IP地址，IP段是192.168.1.0，则以太网的电脑A、B、C的IP为192.168.1.x(X为2-255之间任意一数字，下同），并能正常上网。现在，如果在一个节点接上无线宽带路由器，它下面用网线连接了D、E等台式电脑，以及用无线方式连接了笔记本电脑F、G。怎样设置才能保证D,E,F,G同时上网呢？(D，E为有线连接，F,G为无线连接）

接线方法：交换机下接的线连接无线宽带路由器的LAN口(注意不是WAN口），D，E台式电脑也连接到无线路由的LAN口。此时无线路由器实际上作用如同HUB。无线宽带路由器通常有1个WAN口，用来连接到Internet接口，还有4个LAN口，可以用网线接电脑。在本文所述的环境中，WAN口基本上没有作用。

设置方法：1.手动设置电脑D和E的的IP地址分别为192.168.1.x，网络连接-本地连接-属性-常规-Internet协议-使用下面的IP地址，Ip地址：192.168.1.30(举例）子网掩码：255.255.255.0.默认网关：192.168.1.1 使用下面的DNS服务器地址，首选DNS服务器:192.168.1.1 备用DNS服务器：不填。设置完毕，点确定保存。

2.笔记本F,G的设置也类似，唯一不同的是我们现在配置的是无线网卡，打开网络连接-无线网络连接(非本地连接）-属性-常规-Internet协议-使用下面的IP地址，Ip地址：192.168.1.37(举例）子网掩码：255.255.255.0.默认网关：192.168.1.1 使用下面的DNS服务器地址，首选DNS服务器:192.168.1.1 备用DNS服务器：不填。设置完毕，点确定保存。

注意:IP地址不能重复。如电脑D的设置为192.168.1.30，E为192.168.1.31，则F,G只能设置为其他的，如192.168.1.37，G为192.168.1.39.

配置完成，OK。你会发现都能上网了。
