TP-LINK路由器L2TP站点到站点设置具体步骤

原标题："TP-LINK路由器下L2TP站点到站点设置方法"相关路由器设置经验分享。 - 来源:【WiFi之家网】

TL-ER6110/6120是TP-LINK专为企业应用而开发的VPN路由器，具备强大的数据处理能力，并且支持丰富的软件功能，包括VPN、IP/MAC地址绑定、常见攻击防护、访问控制列表、QQ/MSN/迅雷/金融软件限制、IP带宽控制、连接数限制及电子公告等功能，适合企业、小区、酒店等组建安全、高效、易管理的网络。

需求介绍

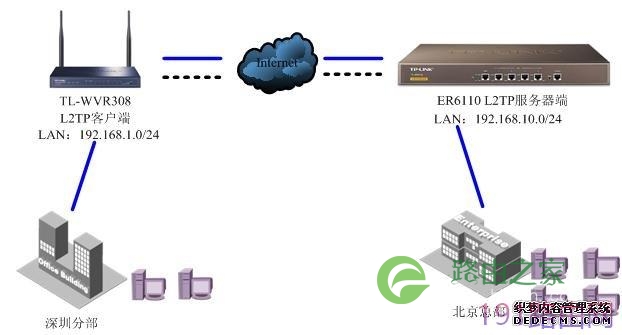

某公司总公司位于北京，分部在深圳，现需要组建一个网络，深圳的员工都能够安全的访问公司内部邮件服务器和文件服务器，本文将通过一个实例来展示TL-ER6120与TL-WVR300的解决方案和配置过程。

1.服务器端(TL-ER6110）的设置：

1）进入管理界面，设置LAN口网段(与客户端不在同一个网段），本例使用LAN网段为192.168.10.0/24

2）WAN口设置：静态ip方式上网或者PPPoE方式上网(如果是PPPoE方式，需要申请动态域名）。

3）L2TP的设置：

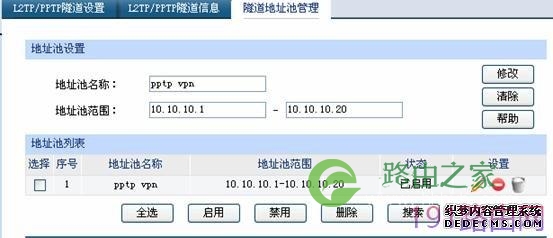

A.VPN----->PPTP/L2TP----->隧道地址池管理:建立隧道地址池(L2TP vpn隧道通信时使用的ip地址):

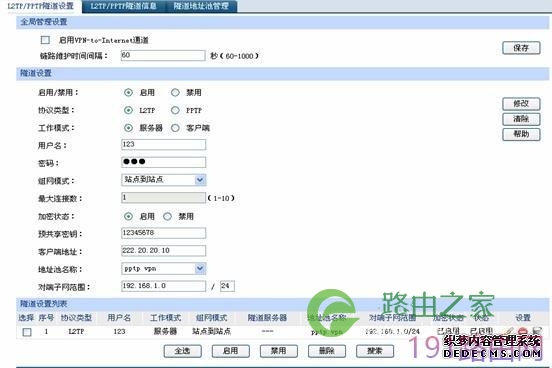

B.设置L2TP VPN服务器:

配置说明

工作模式：服务器。

用户名：客户端与服务器端建立连接的用户名。

密码：客户端与服务器端建立连接的密码。

组网模式：站点到站点。

zui大连接数：这种模式下不能填写(PC到站点的模式时可以填写1-10）。加密状态：启用(不启用比较好配置）。

预共享密钥：vpn数据加密的密钥。

客户端地址：客户端wan口地址。

地址池名称：就是A步骤建立的隧道地址池，选择即可。

对端子网范围：客户端LAN口的网段(客户端与服务器端LAN口部能同网段）。

2.客户端(TL-WVR308）的设置：

1）进入管理界面，设置LAN口网段(与服务器端不在同一个网段），本例中设置的LAN口IP为

2）WAN口设置：静态ip方式上网或者PPPoE方式上网。

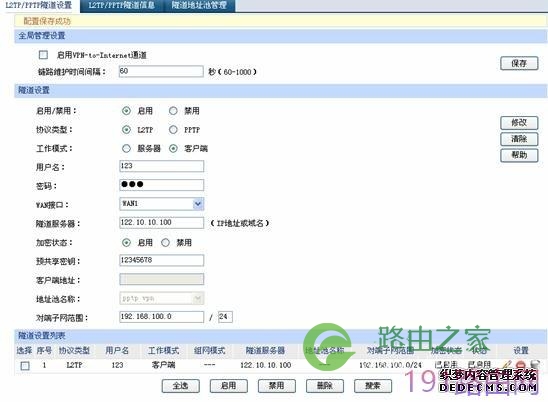

3）L2TP的设置：

配置说明

工作模式：客户端。

用户名：服务器端设置的用户名。

密码：服务器端设置的密码。

WAN口：已经设置上网的WAN口。

隧道服务器：服务器WAN口地址或者填写域名：例如：vs.yueshen.gd(服务器端申请的动态花生壳域名）。

加密状态：启用。

预共享密钥：填上服务器端设置的共享密钥即可。

对端子网范围：服务器端LAN口的网段(服务器端和客户端LAN口地址不能在同一个网段）。

3.客户端和服务器端条目建立后，都选择启用，成功建立后在服务器端和客户端的L2TP/L2TP隧道信息中将有条目：

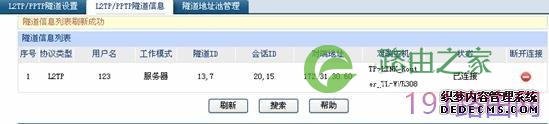

服务器端：

客户端：

注：如果条目已经建立好，但是在PPTP/L2TP隧道信息中无条目的排查方法：

1）互ping对端的WAN口地址(勾掉“防火墙”----->“攻击防护”中的启用wan口防ping），是否能够ping通。

2）如果服务器端是PPPoE上网方式，查看动态域名解析是否正确，解析出来的是否是服务器端的wan口地址，dos命令：nslookupvs.yueshen.gd。
