cisco EIGRP协议配置图文教程

原标题："cisco EIGRP协议怎么配置"相关路由器设置经验分享。 - 来源:【WiFi之家网】

　　思科cisco依靠自身的技术和对网络经济模式的深刻理解，使他成为了网络应用的成功实践者之一，那么你知道cisco EIGRP协议怎么配置吗?下面是【WiFi之家网】整理的一些关于cisco EIGRP协议怎么配置的相关资料，供你参考。

　　cisco EIGRP协议配置的案例

　　配置：EIGRP协议

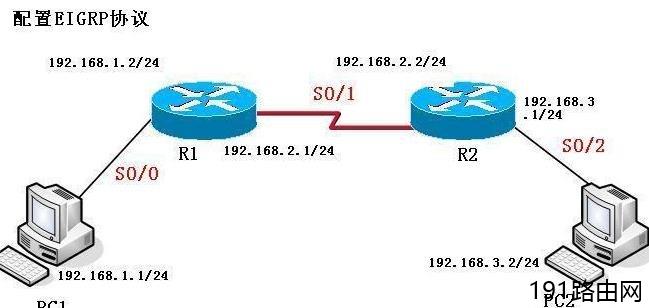

　　环境：两台路由器串口相连，IP地址如下图

　　要求：1、在R1和R2上配置EIGRP协议，使不同网段间能够连通。

　　2、使用show ip route查看路由协议。

　　3、zui后在PC1上能ping通PC2。

　　第一步：给两个路由器和PC配好IP

　　R1配置：

　　R1(config)#interface s0/0

　　R1(config-if)#ip address 192.168.1.2 255.255.255.0

　　R1(config-if)#no shutdown

　　R1(config)#interface s0/1

　　R1(config-if)#ip address 192.168.2.1 255.255.255.0

　　R1(config-if)#clock rate 64000 ——配置时钟频率

　　R1(config-if)#no shutdown

　　R2配置：

　　R2(config)#interface s0/1

　　R2(config-if)#ip address 192.168.2.2 255.255.255.0

　　R2(config-if)#no shutdown

　　R2(config)#interface s0/0

　　R2(config-if)#ip address 192.168.3.1 255.255.255.0

　　R2(config-if)#no shutdown

　　第二步：配置路由协议

　　R1配置：

　　R1(config)#router eigrp 100 ——配置EIGRP协议

　　R1(config-router)#network 192.168.1.0 0.0.0.255

　　R1(config-router)#network 192.168.2.0 0.0.0.255

　　R2配置：

　　R2(config)#router eigrp 100

　　R2(config-router)#network 192.168.2.0 0.0.0.255

　　R2(config-router)#network 192.168.3.0 0.0.0.255

　　第三步：使用show ip router查看路由协议如下图所示

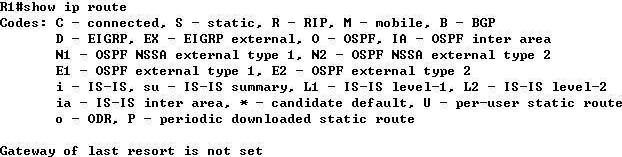

　　R1学到的路由

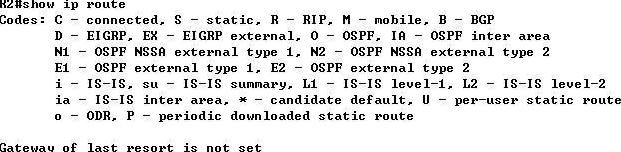

　　R2学到的路由

　　第四步：现在PC1和PC2可以ping通

　　PC1#ping 192.168.3.2

　　PC2#ping 192.168.1.1
