电压驻波比是什么

　　驻波比(SWR)又称电压驻波比(VSWR)，波传递从甲介质传导到乙介质,会由于介质不同,波的能量会有一部分被反射。这种被反射的波称为驻波,这是基本的物理原理。在电磁波有同样的特性,电波在甲组件传导到乙组件，由于阻抗特性的不同，一部分电磁波的能量被反射回来，常称此现象为阻抗不匹配。驻波比，一般指的就是电压驻波比，是指驻波的电压峰值与电压谷值之比。理想的比例为 1：1 ，即输入阻抗相等于传输线的特性阻抗,但几乎不可能达到。VSWR 1.25：1 反射功率1.14 %，VSWR 1.5：1 反射功率4.06 %，VSWR 1.75：1 反射功率7.53 % 。由上可知，驻波比越大，反射功率越高。由于是因为阻抗不匹配造成，把甲组件跟乙组件间的阻抗调到接近匹配即可。

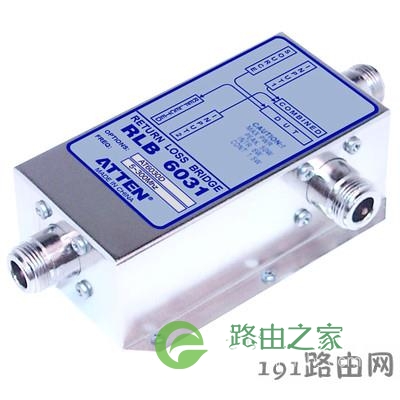

　　另外，VSWR又可转换成另一项射频参数叫S参数里的S11，这项参数被称为反射损失(Return Loss) 跟VSWR是同意思，但是实际应用要看是做什么东西来决定如何解决。
