思科网络课程的初学者可以去设计、配置、排除网络故障提供了网络模拟环境。下面是小编为大家精心整理的关于Cisco Packet Tracer思科模拟器，希望能够帮助到你们。
方法/步骤

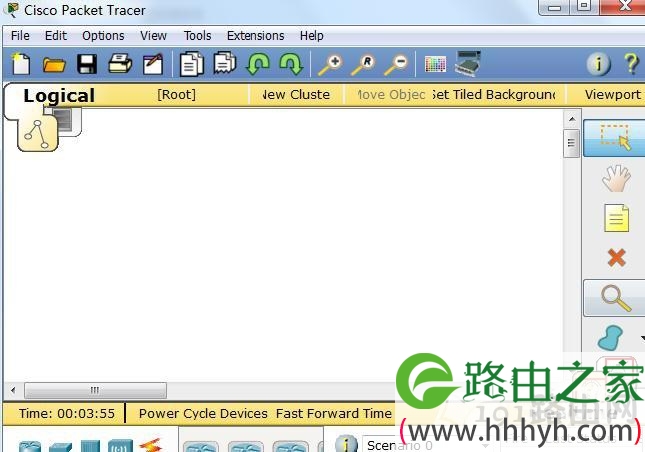

1打开Cisco Packet Tracer，注意到软件界面的右下角有两个按钮，分别是Realtime mode(实时模式)和Simulation mode(模拟模式)的切换按钮。至于实时模式就不用我介绍了吧。大家都懂。
2而模拟模式可以通过生动的Flash动画来表现数据包的传输过程，能很清楚地看到数据包的传输路线，直观地显示了网络数据包的来龙去脉。

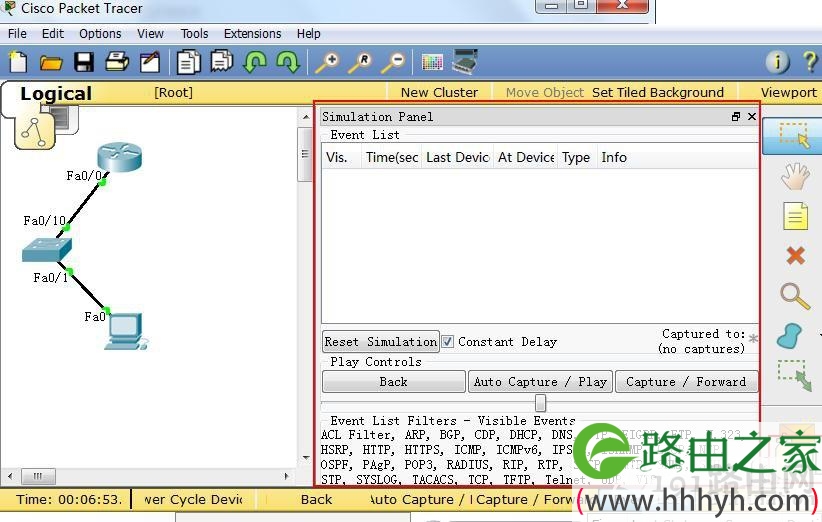

3点击按钮，切换到模拟模式，这时在界面右边会出现一个操作框。

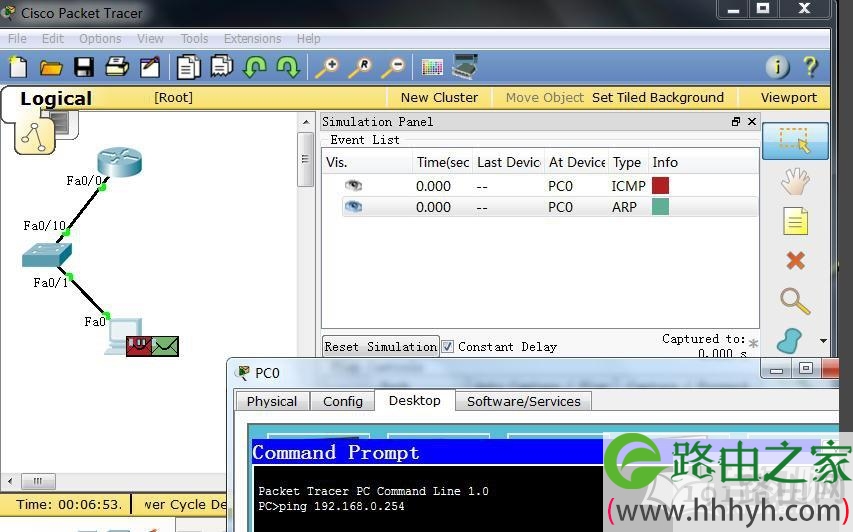

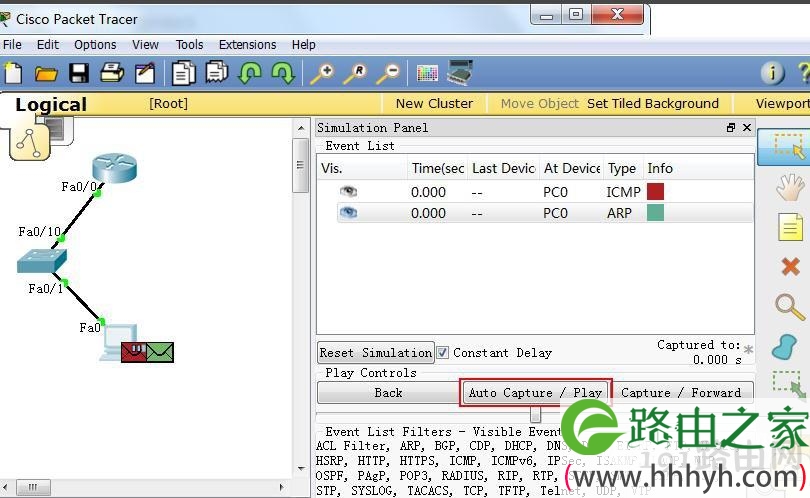

4我们通过实验来了解具体功能吧：打开pc1的cmd命令窗口，输入ping 192.168.0.254，ping所在网段的路由器。这时候，ping包会停止不动。我们需要在操作窗口点击 Auto Capture / Paly (自动捕获)。

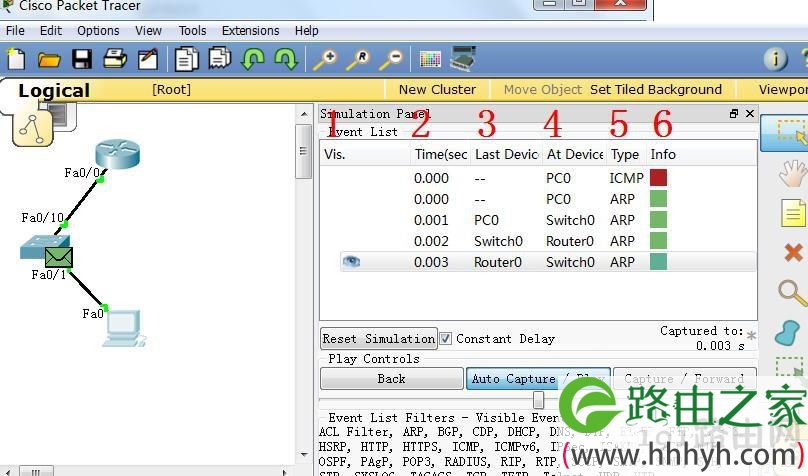

5现在，你会看到在拓扑图上有一个信封样子的数据包，以动画的形式传输。图中，1中的眼睛表示在图中运动的数据包，2中表示所用时间，3中表示数据包路过的上一个设备，4表示数据包现所在的设备，5中表示数据包类型，6中表示图中数据包的颜色。

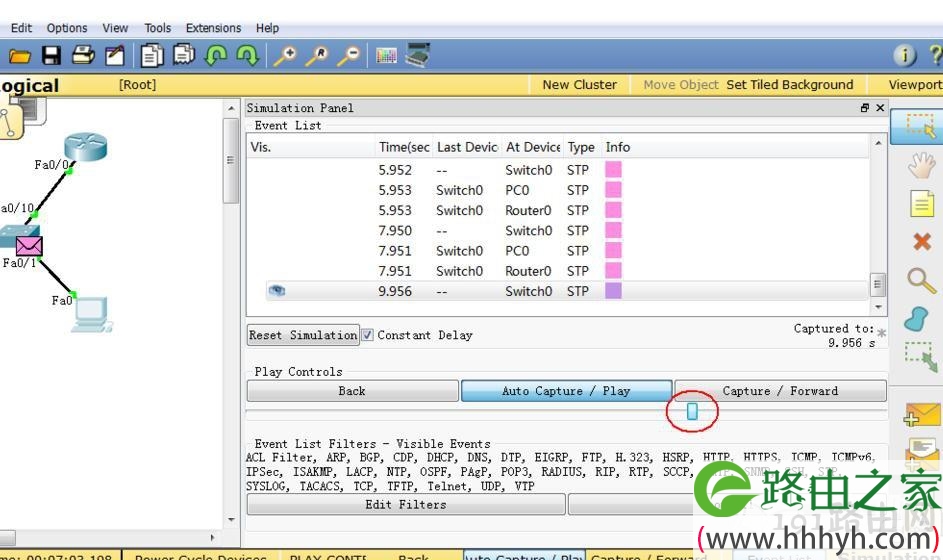

6图中用红色圈圈住的滑块，可以调节数据包传输的快慢。设置速度快点不用等得着急。

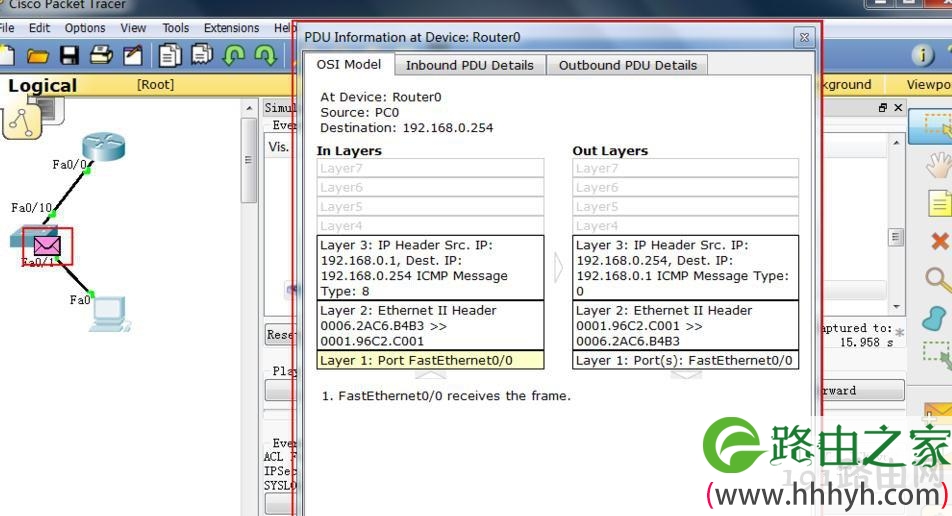

7双击动画中的数据包，将会弹出一个对话框。我们可以清楚地看到数据包的详细格式，包括源地址，目的地址等详细内容。

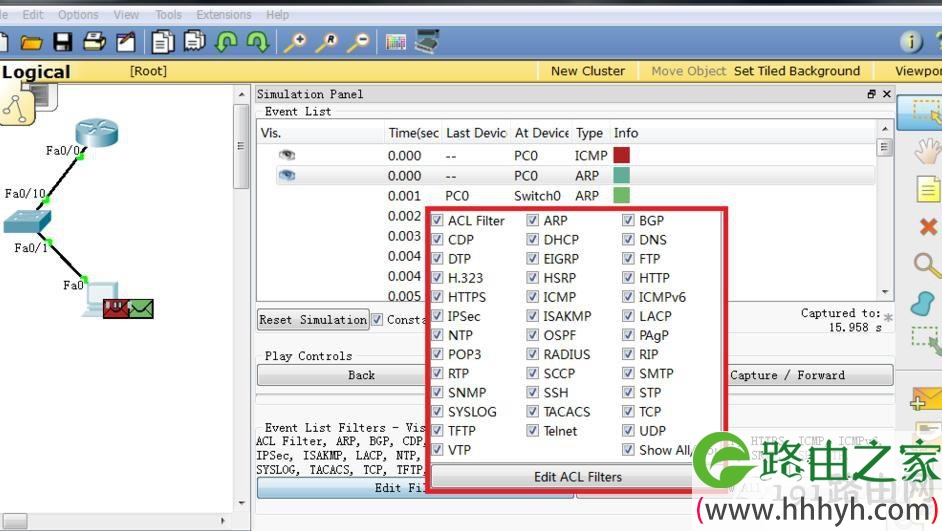

8点击Edit Filters (编辑过滤器)，如果你只是在动画中想看到icmp的数据包，那么只需要勾上icmp。就不会看到其他混淆视线的数据包了。
9通过观察直观的模拟动画，相信你能更好地理解网路中数据包的路由走向了吧。为排错思想打好了的坚实基础哦。
