超五类屏蔽网线怎么接水晶头(超五类网线带屏蔽水晶头接法)

超五类屏蔽网线指的是对具有强干扰的环境，屏蔽网线能对其起到抵抗的作用，以此来维持网络信号的正常传输和使用。

在国际标准接法上，对于网线的接法有了一个很明确的规定，网线的接法都应该采用T568A和T568B这两种国际标准线序。国际标准线序主要是用来规范接法，减少接线中因为多线序接法造成的维护和检测故障是的困难，同时也减轻布线人员的繁琐工作，节约工时和成本。

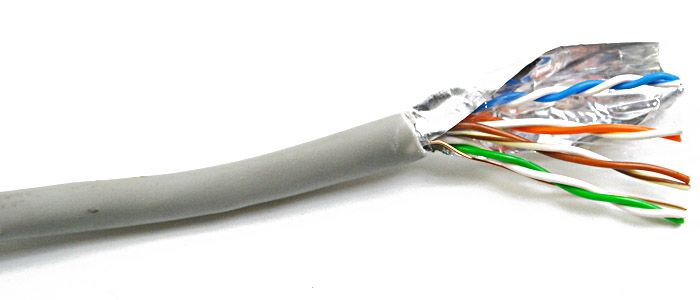

屏蔽网线比非屏蔽网线内部多了一层屏蔽层。屏蔽层指的是铝箔和金属网。有一层铝箔的称为单屏蔽网线，有一层铝箔和一层金属网线称为双屏蔽网线。

屏蔽网线的接线会有一个问题，屏蔽层需不需要也一起压进去水晶头，实际上并不用的，可以把屏蔽层给去除干净后，按照线序接水晶头，但是要注意的是，网线的外皮一定要压进去水晶头内。

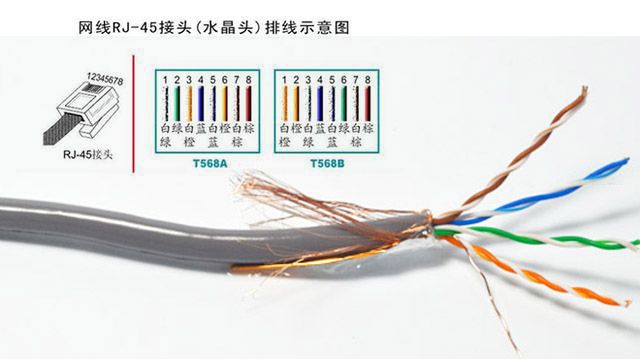

如网线接水晶头的线序是T568B线序：1.橙白、2.橙、3.绿白、4.蓝、5.蓝白、6.绿、7.棕白、8.棕 水晶头的铜片向上，从左到右的方向按线序接入水晶头。

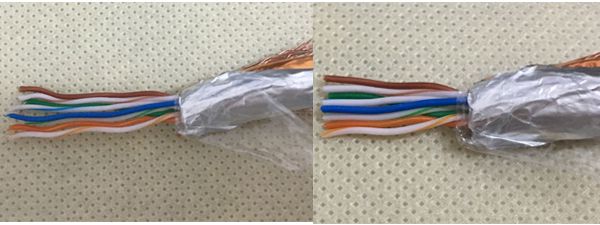

第一步：去外皮，清理屏蔽层，排列线序

第二步：剪齐线芯，留一定外皮长度接入水晶头，有利于网线固定。

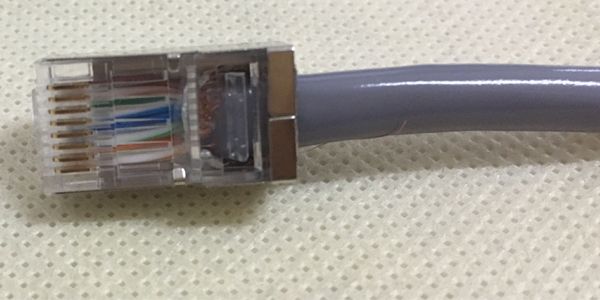

第三步：用网线钳压好水晶头，可以用测线仪，如果没有测线仪，只是普通网络接线用，也可以用电脑来测试是否能上网。

******************
