自制电脑关机自动断电插座

#冬日生活打卡季#

也发了视频上来，有兴趣的可以去看看。

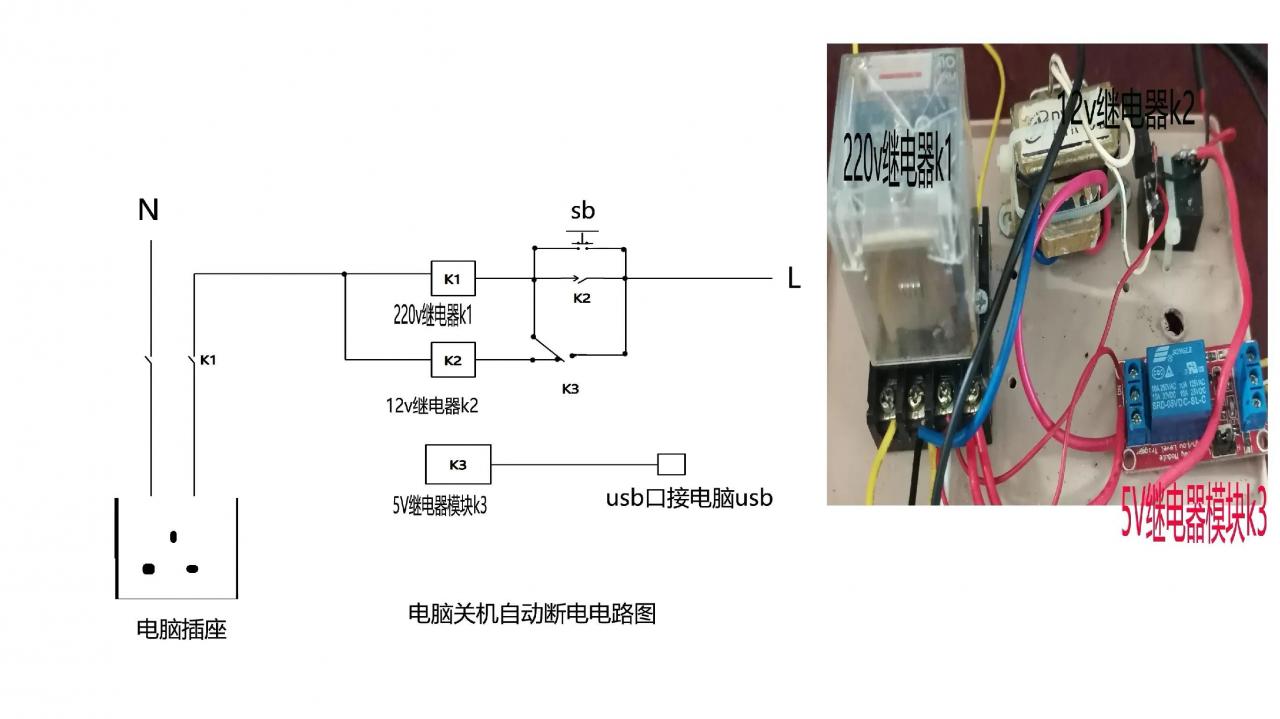

请看图，这个电路图有了3个继电器组成，分别是220v继电器，12v继电器和5v继电器模块组成。

工作原理是这样的，当按下sb键下去，k2得电吸合自锁，k1也跟着k2得电吸合，插座通电，当电脑开机，电脑的usd有电，k3得电吸合，k2失电，没有工作，因为k2的线圈是经过k3的常间触头得电的，现在k3常开触头吸合，常闭触头打开，k2失电停止工作。当电脑关机的时候，电脑的usb没有电输出，5v继电器停止工作，k3触头断开，k1失电停止工作，k1触头打开，插座没电，如果电脑要重新开机，得要重新按一下sb按键起动井关，电路又重新开始工作。

图中的12v继电器，因为要接220的电，所以加了图中的变压器，图中画的是接k2的线圈，接12v变压器就可以，等于接了继电器，如果多一个220v的继电器就不用12v变压器了，直接代替k3

那就到这里，谢谢各位的阅读，喜欢的点赞，点评，收藏。多多支持支持啊军…[祈祷]下期再会
