早期52asus论坛有小伙伴咨询华硕路由器如何 VLAN划分,今天我们就具体说明一下。 就当时小伙伴 RT-AC86U VLAN划分求助(单臂路由) 使用到的命令进行逐条分析,方便日后其他小伙伴使用。

使用命令如下:

华硕单臂路由器配置(单臂路由器工作原理)

vlanctl --mcast --if-create eth0 2vlanctl --if eth0 --rx --tags 1 --filter-vid 2 0 --pop-tag --set-rxif eth0.v2 --rule-appendvlanctl --if eth0 --tx --tags 0 --filter-txif eth0.v2 --push-tag --set-vid 2 0 --rule-appendifconfig eth0.v2 upbrctl addbr vlan2brctl addif vlan2 eth0.v2ifconfig vlan2 up                                                      nvram set wan_ifnames=vlan2nvram set wan_ifname=vlan2nvram set wan0_ifname=vlan2vlanctl --mcast --if-create eth0 1vlanctl --if eth0 --rx --tags 0 --set-rxif eth0.v1 --rule-appendifconfig eth0.v1 upbrctl addif br0 eth0.v1

具体说明:

vlanctl --mcast --if-create eth0 2

#基于eth0 (路由器WAN口)创建一个虚拟接口并且命名为eth0.2,这里的2纯粹是名字,与VLAN tag没有任何关系,如果是为了方便了解后续解到的tag,名称也可以与tag一致。Mcast(multi cast protocal)是多播协议通信程序,用于测试在局域网或者三层交换机架构下进行通信测试

vlanctl --if eth0 --rx --tags 1 --filter-vid 2 0 --pop-tag --set-rxif eth0.v2 --rule-append

#如果接口eth0接收到的数据(–if eth0 –rx),有1个VLAN tag(–tags 1),并且第0个tag的VLAN ID是2(–filter-vid 2 0),则脱去tag(–pop-tag),并且设置接收接口为eth0.v2(–set-rxif eth0.v2),zui后把这条规则添加到表中(–rule-append)

vlanctl --if eth0 --tx --tags 0 --filter-txif eth0.v2 --push-tag --set-vid 2 0 --rule-append

#接口 eth0 发送数据时 (–if eth0 –tx),如果 没有 VLAN tag (–tags 0),并且 发送数据的虚拟接口是 eth0.v2 (–filter-txif eth0.v2),则 给数据(以太帧)加上一个 VLAN tag (–push-tag),并给第 0 个(刚加的)tag 设置 VLAN ID 为 2 (–set-vid 2 0)。把这条规则添加到表中 (–rule-append)。

ifconfig eth0.v2 up

#启用这个虚拟接口eth0.v2。

brctl addbr vlan2

# 创建一个逻辑网段,名称为vlan2

brctl addif vlan2 eth0.v2

#让eth0.v2 成为 vlan2的一个端口

ifconfig vlan2 up

#启用这个逻辑网段

nvram set wan_ifnames=vlan2nvram set wan_ifname=vlan2nvram set wan0_ifname=vlan2

# 通知系统上网接口被改变,需要设置nvram相关变量

# 是指 WAN 使用 vlan2 网络介面来上网

vlanctl --mcast --if-create eth0 1

#基于eth0 (路由器WAN口)创建一个虚拟接口并且命名为eth0.1

vlanctl --if eth0 --rx --tags 0 --set-rxif eth0.v1 --rule-append

#如果接口eth0接收到的数据(–if eth0 –rx),没有VLAN tag(–tags 0),并且设置接收接口为eth0.v1(–set-rxif eth0.v1),zui后把这条规则添加到表中(–rule-append)

ifconfig eth0.v1 up

#启用这个虚拟接口eth0.v1。

brctl addif br0 eth0.v1

#让eth0.v1 成为 br0的一个端口

具体示例说明:

下面尝试将RT-AC86U的WAN口与LAN 4口桥接到一起,实现WAN和 LAN4 的 VLAN 85联通。

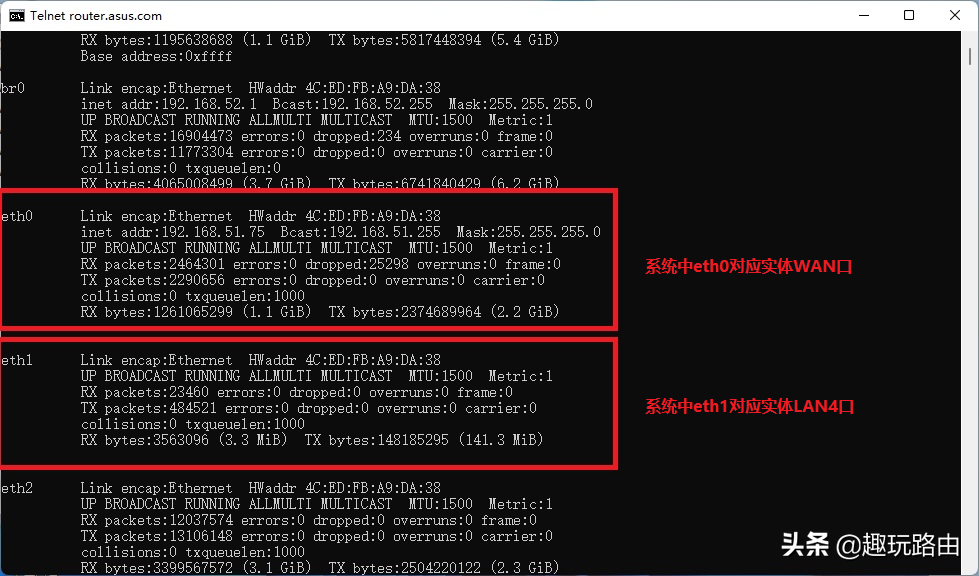

先确认路由器WAN与LAN4系统中分别对应的名称,telnet连接到RT-AC86U 执行ifconfig,观察系统中eth0对应名称为WAN,eth1对应到LAN4。如下图

华硕单臂路由器配置(单臂路由器工作原理)华硕单臂路由器配置(单臂路由器工作原理)

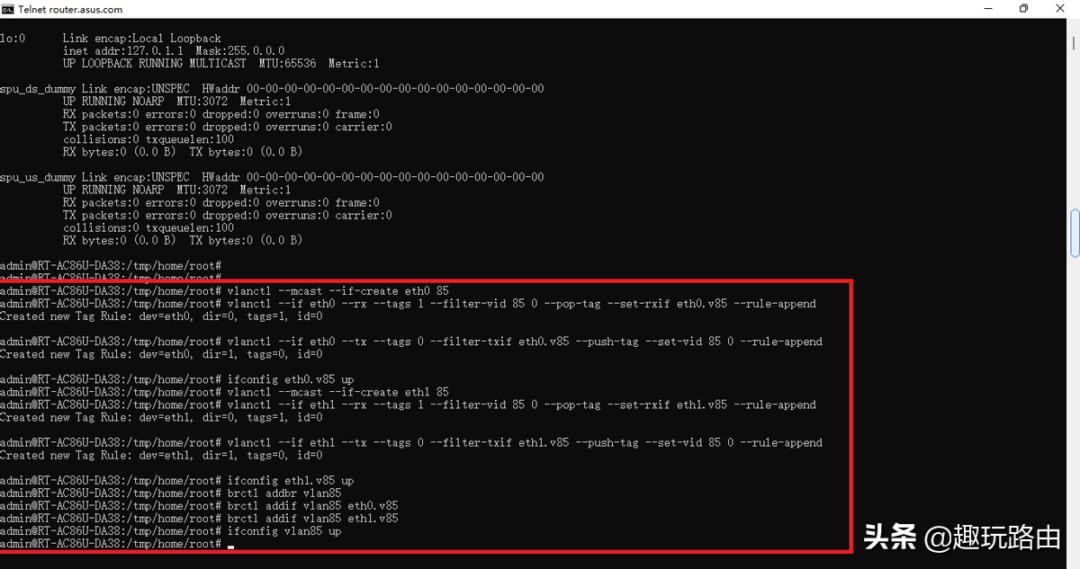

再执行如下命令,如下图效果

vlanctl --mcast --if-create eth0 85vlanctl --if eth0 --rx --tags 1 --filter-vid 85 0 --pop-tag --set-rxif eth0.v85 --rule-appendvlanctl --if eth0 --tx --tags 0 --filter-txif eth0.v85 --push-tag --set-vid 85 0 --rule-appendifconfig eth0.v85 up vlanctl --mcast --if-create eth1 85vlanctl --if eth1 --rx --tags 1 --filter-vid 85 0 --pop-tag --set-rxif eth1.v85 --rule-appendvlanctl --if eth1 --tx --tags 0 --filter-txif eth1.v85 --push-tag --set-vid 85 0 --rule-appendifconfig eth1.v85 up brctl addbr vlan85brctl addif vlan85 eth0.v85brctl addif vlan85 eth1.v85ifconfig vlan85 up华硕单臂路由器配置(单臂路由器工作原理)华硕单臂路由器配置(单臂路由器工作原理)
以上教程由“WiFi之家网”整理收藏!
