路由器下接三层交换机设置

【WiFi之家网】-路由器下接三层交换机设置，下面就是【路由器网】小编整理的路由器设置教程。

　　【文章摘要】通过对飞鱼星路由器设置，可以实现内网3个网段的计算机都能正常上外网。假设VE1260下接一台三层交换机。通过对飞鱼星路由器设置，可以实现内网3个网段的计算机都能正常上外网。假设VE1260下接一台三层交换机。

　　通过对飞鱼星路由器设置，可以实现内网3个网段的计算机都能正常上外网。假设VE1260下接一台三层交换机，三层交换机和VE1260相连的接口IP地址是192.168.0.2，VE1260的内网口IP地址是192.168.0.1;三层上划分了3个VLAN，IP段分别为192.168.1.0、192.168.2.0、192.168.3.0。

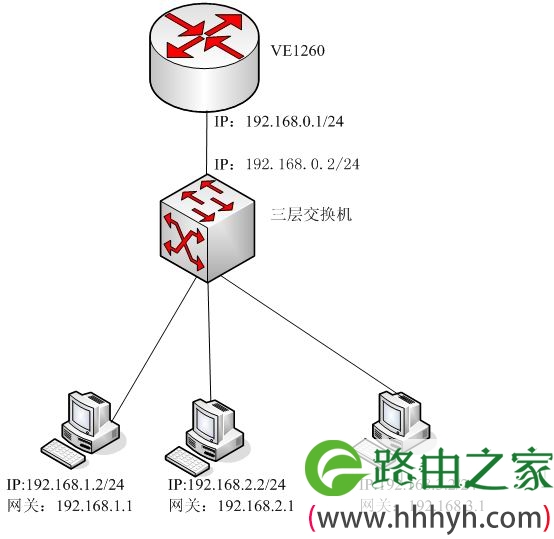

　　具体的网络拓扑结构如下：

　　

　　一、VE1260上的具体配置

　　配置VE1260前下三层交换机已配置静态路由，将所有出访的流量指向上层路由器(192.168.0.1)。

　　(1)飞鱼星路由器的模式选择为NAT模式;

　　(2)内网口配置为192.168.0.1，而掩码同三层交换机一致;

　　路由器192.168.0.1(3)外网口配置照旧：外网口的配置和下面没接三层交换机的配置情况一致;

　　(4)配置内网扩展。

　　二、在完成以上基本配置的基础之上，还需在VE1260上分别把192.168.1.0、192.168.2.0、192.168.3.0添加到内网扩展中。

　　(1)点击VE1260配置界面中的高级选项—地址转换—添加新规则

以上关于-【路由器下接三层交换机设置】内容，由【WiFi之家网】搜集整理分享。
