tp-link无线路由器IP带宽控制功能分配带宽设置图解

原标题："tp-link无线路由器IP带宽控制功能分配带宽的设置方法"相关路由器设置经验分享。 - 来源:【WiFi之家网】

应用背景

网络带宽资源有限，但是经常会出现少部分主机下载、视频等应用占用大部分带宽，从而导致网络经常出现“上网慢、网络卡”等现象。TL-WR740N基于IP地址的带宽控制功能实现对带宽资源合理分配，可以有效防止少部分主机占用大多数的资源，为整个网络带宽资源的合理利用提供保证。

本文介绍TL-WR740N的带宽控制功能的应用和设置方法。

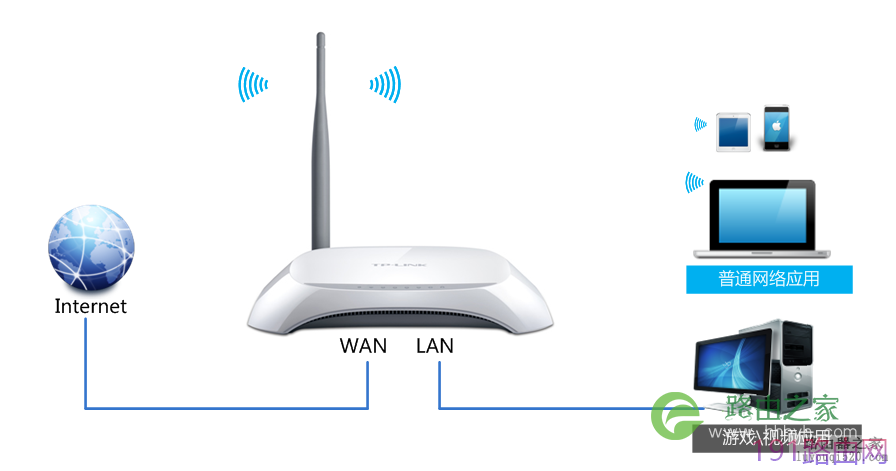

应用拓扑

TL-WR740N应用拓扑图

需求分析

某用户使用TL-WR740N进行宽带共享上网，需保证内网台式机进行游戏、视频正常应用，同时保证其他终端可以正常浏览网页、QQ聊天等基本应用。

用户线路为4M ADSL线路，上行带宽为512Kbps，下行带宽为4096Kbps。结合用户需求与总带宽，分配规则如下：

注意：该表仅供参考，分配值以实际为准。该表格中，其他终端共用分配的带宽。

分配原则：保证zui小带宽总和不超过总带宽。

设置步骤

第一步：指定电脑ip地址
为了满足该需求，需要为台式机配置固定的IP地址(本例中为192.168.1.10），其他电脑、手机等终端自动获取IP地址。如您不清楚如何为电脑手动指定IP地址，请点击参考：《如何给电脑设置IP地址》

注意：需要为台式机手动指定IP地址、网关、DNS等参数。

第二步：添加宽带控制规则

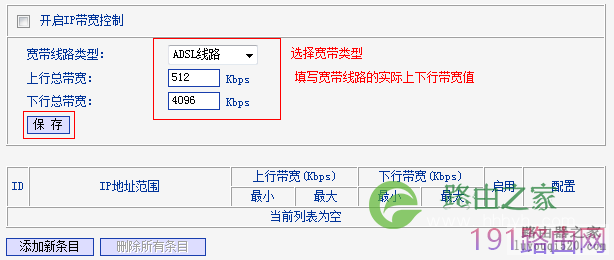

1、设置线路参数

在管理界面点击IP带宽控制，选择宽带线路类型为ADSL线路。

上行总带宽填写512，下行总带宽填写4096，点击保存。如下图：

注意：此处带宽值仅供参考，实际应用中需要填写宽带线路真实带宽值。

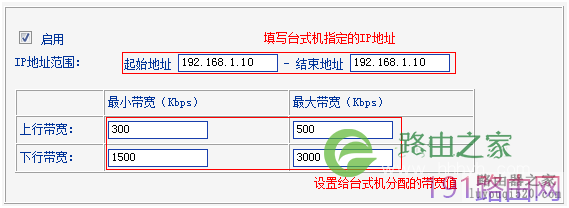

2、添加台式机的规则

点击添加新条目，在起始地址和结束地址均填写192.168.1.10。

上行带宽zui小带宽为300，zui大带宽为500，设置下行带宽zui小为1500，zui大带宽为3000，设置完成点击保存。

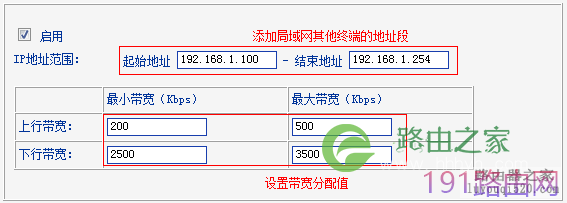

3、设置其他终端规则

点击添加新条目。在起始地址和结束地址分别填写192.168.1.100和192.168.1.254。

上行zui小带宽为200，zui大带宽为500，设置下行带宽zui小为2500，zui大带宽为3500，设置完成点击保存。

注意：默认的DHCP地址池为192.168.1.100-192.168.1.254。自动获取IP地址的终端均会从该地址池中获得IP地址。

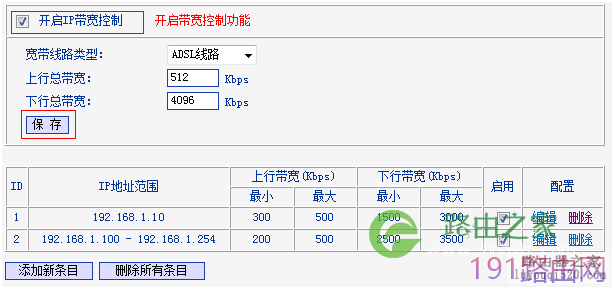

4、开启IP带宽控制

勾选开启IP带宽控制，点击保存。

至此IP带宽控制设置完成。台式机可以实现下行zui小1500Kbps的带宽，其他终端共享zui小2500Kbps的总带宽，各类终端可以实现对应的带宽需求。
